热成像

随着科技的不断进步，电力设备自动化控制和现场无人值守已成为发展趋势。智能电网改造工程已经全面开展，需要对输配电厂、变电站、输配线路等关键设备的数据、环境参量、图像进行监测，实时掌握设备运转情况，及时应对突发问题。在变电环节中，变压器、套管、线夹、隔离开关等关键器件，使用量大，工作可靠性要求高，一旦发生过热故障，很容易引起事故，成对变电所的安全运行的影响较大。使用红外热成像对其进行7×24小时测温诊断是避免事故发生的关键。

一、行业痛点

针对关键器件的测温问题，市面上有各种不同的方案，多为接触式点测温，整体方案的实施过程涉及到大量的布线和设备改造，施工量非常大，并且一旦实施完成，很难再增加或改变测温点位。同时，传统测温系统只能提供非常单一的温度信息，不能提供更加直观的 图像和视频信息，不利于问题的分析和解决。红外热成像是非接触式远距离监控，不需要对原有设备处进行改造，施工安装非常简单并且可以做到对特定点/线/区域的测温，联动异常报警，尽可能避免因过热造成更严重后果，将损失降到最低。

二、方案应用

FB2/FB4/PT2系列红外热成像产品提供不同焦距型号，可以根据实施区域和设备布局进行选择。FB2/FB4摄像头可连接POE交换机，实现供电和网络连接。

绘制测温区域，设定测温和报警规则。

配置完成后接入后端IVS/NVR设备或监控平台，实现统一管理。

三、系统拓扑

四、方案优势

1、 可见光&红外热成像双光谱成像，实现同时测温和监控

2、 支持多种焦距选择，适应不同监控范围

3、 非接触式测温，施工安装方便

4、 测温范围大，可达-20℃~550℃，精度可达±2℃或2%

5、 支持点/线/区域测温，满足不同测温需求

6、 云台类产品支持预置点/花样扫描/巡航扫描等功能

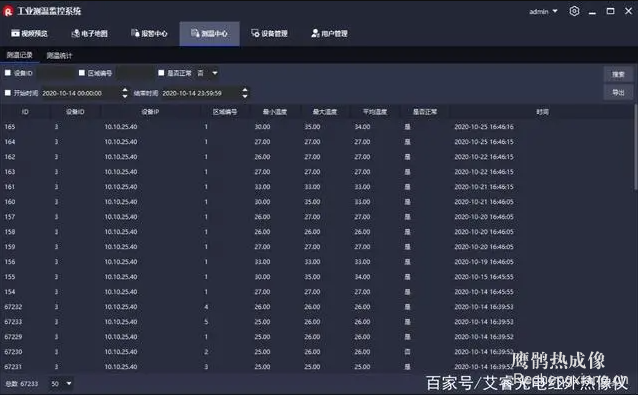

7、 使用专业的测温监控软件VMS，支持多通道浏览，支持温度数据统计和图表等功能

8、 系统支持弹窗/声光/邮件等多种不同的报警方式，多重预警

9、 支持ONVIF，GB28181协议，方便二次开发或接入现有平台

10、 IP66防护等级，支持室内外测温应用

五、案例分享

1、江苏某风力发电公司变电站监控

采用PT2热成像轻载云台机监控主变1#和主变2#的温度，测温距离25-30米。

2、江苏无锡某变电站

采用FB432-T热成像对高压隔离开关进行监控，采用4档报警，每10分钟采集一次温度
